直流電機大修理線圈（疊繞組或波繞組）嵌線資料

1）直流電機修理在拆卸完燒毀的舊線圈、清理干凈嵌線槽，放在槽絕緣，在電樞鐵芯前后的轉軸支架上包扎好絕緣，然后放置好槽絕緣或槽底墊條，槽絕緣伸出鐵心兩端的總長度一般為：

電樞鐵心長度100mm，絕緣伸出長105mm。

2）放置均壓線絕緣，若電樞繞組上連有均壓線時，而且均壓線在換向器端，可按所標記號，兩端搪錫后，把均壓線和換向片聯接起來。均壓線的絕緣應和電樞繞組一致，要求鼻端在同一平面，墊好下層絕緣，然后安放在線圈支架上，，最后上層墊好絕緣，然后根據拆除舊繞組時的記錄，單獨進行綁扎或與電樞端部一起綁扎。

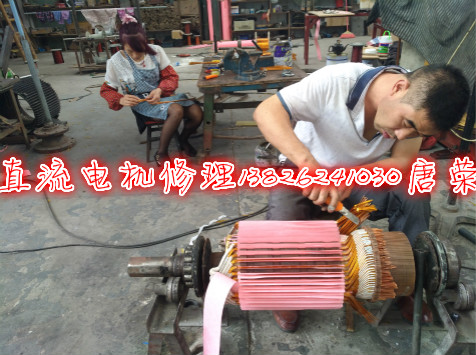

3）嵌下層邊，依次先將繞組下層邊嵌入槽內，用滑線板理其槽內導線，放好層間絕緣后，再用壓線板壓緊層間絕緣和繞組下層邊。

將繞組下層邊的引線頭放進預定的（作好標記處）換向器接線槽內，如果無標記，一般情況下引線位置應連接到離繞組有效邊約1/2槽結距的換向片上。

4）嵌上層邊，當繞組下層邊連續嵌到一個槽節距時，即可開始放該繞組的上層邊，繞組兩邊的距離一定要達到槽節距。

5）打槽楔，用滑線板理直槽內導線，然后剪去鐵心表面多余的絕緣紙，再用滑線板折好槽口絕緣，以壓線板壓住折好的槽口絕緣，用鐵錘輕敲打?qū)Ь€使之緊密，最后打入槽楔。

6）對端部進行整型;用上述方法依次將每個繞組的下層邊，上層邊嵌好，逐個翻起上層邊線頭，用敲板將前端部整理平整，并墊好線頭與端部的絕緣。用低壓校驗燈等工具找出屬于同一個繞組的引線頭，然后按照換向器節距將上層邊線頭放進相應的換向器接線槽內。
