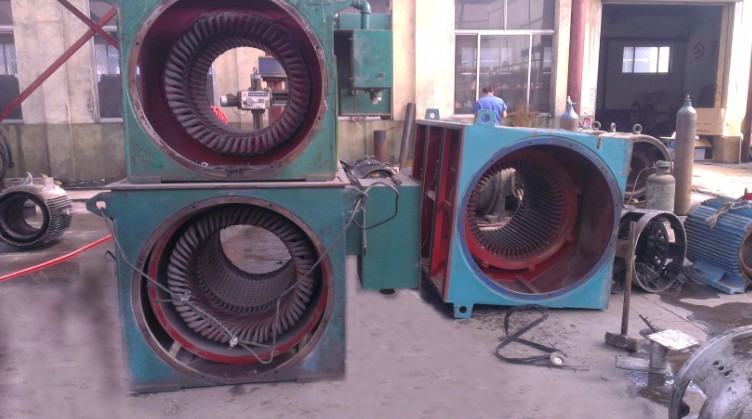

在三相異步電動機結構中，較復雜并在使用中容易發生損壞的是定子繞組。

一、三相異步電動機定子繞組構成的原理

從三相異步電動機的工作原理可知，定子的三相對稱繞組通入三相對稱的交流電，就會產生一個旋轉磁場。所以對于異步電動機來說，定子繞組的布置不僅要做到對稱，而且還要盡可能的獲得大的旋轉磁場和滿足一定磁極對數的要求。對于它的構成原則主要有以下三點：

1）三相異步電動機定子繞組必須對稱分布，各相繞組的導體數、并聯支路數、導體的規格必須相同。

2）每相繞組在定子內圓的空間位置上均勻分布，三相繞組在空間位置上分別相差120°電角度。

3）每相繞組在定子內圓上的分布規律相同。

二、三相異步電動機定子繞組構成的合理指標

為使電動機具有良好的性能和經濟效益，要求三相繞組所建立的磁場在氣隙中的分布規律接近正弦曲線；在相同的功率下，它的體積小、材料省、堅固耐用、價格便宜。

三、三相異步電動機定子繞組分類

三相異步電動機定子繞組的種類很多，按鐵心槽內的繞組層數分為單層繞組、雙層繞組和單雙層混合繞組。單層繞組是指一個鐵心槽內只放一個繞組的有下效邊，那么一個繞組線圈要占用兩個鐵心槽，電動機的繞組線圈數等于鐵心槽數的一半，它又分為鏈?zhǔn)?、同心式、交叉式；雙層繞組是指一個鐵心槽內要放兩個有效邊，電動機的繞組線圈數等于鐵心槽數，它又分為疊繞式、波繞式等。

四、繞組的基本知識

電動機繞組線圈（繞組原件）繞組線圈是構成繞組的基本部件，通常稱做線包，是用一匝或多匝相互絕緣的導體繞制而成。從導體的構成上可分為線圈繞組和銅條繞組兩類，線圈繞組由絕緣的漆包線繞制而成；銅條繞組則由矩形截面的銅條構成。每個線圈之間按一定規律相連就構成了一相繞組。每個線圈放在鐵心槽內的部分稱為有效邊，線圈中連接有效邊的部分稱為端部，它露在鐵心槽外；每個線圈的引線分別稱為首端和尾端。

），
