高壓電機維修轉子銅條繞組的嵌線步驟和經驗分享

  高壓電機維修轉子銅條繞組嵌線前，要對集電環進行修理和試驗。待試驗合格后才能進行嵌線準備。按規定包好支架絕緣，并穿入槽底墊條和槽絕緣。根據原始記錄或圖樣要求，結合集電環引線部位，確定出三相首尾、引出線及過線槽號，并用沖子在鐵芯齒部打印，如原來有拆卸標記，則應檢驗一次。端部為隱蔽式過線的，應按圖或?qū)崢釉诙祟^絕緣臺上標定位置，預先捏出埋線的地方。

    高壓電機維修轉子銅條繞組首先穿入下層線。采用端部隱蔽式過線的，應先將三相過線自轉子集電環端分別在三組過線槽的下層部位平行穿入，再將端部橫跨過線埋人絕緣臺坑內。然后逐次穿入引線、短節距線和正常結距線，

    高壓電機維修轉子銅條繞組采用端部外接線或槽內換層過線的直線銅排，或先彎好一端的銅排，亦應先穿引線及縮短節距線，再將正常銅排一次穿入。銅排端頭不許有毛刺和錫瘤，以防刮破槽絕緣。穿入的底層線應靠近槽底部，方向平行，用力均勻，平穩地推人導線，兩端長度應相等。連續絕緣的銅排，按包帶的前進方向穿入，以減少穿入時阻力和防止損傷絕緣。

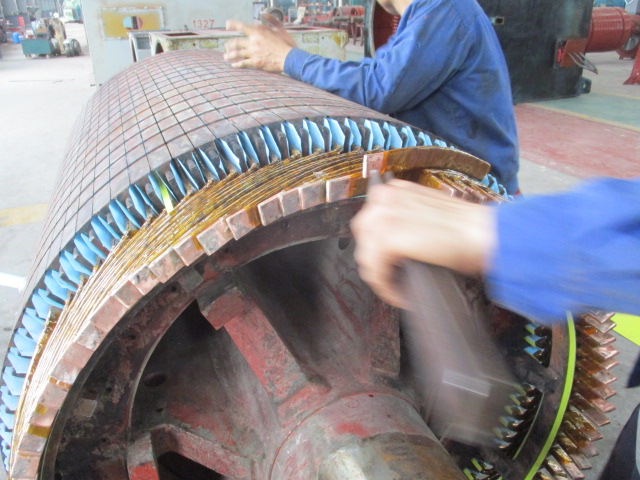

    高壓電機維修轉子銅條繞組穿入的下層線應貼服于槽底。穿入先彎好一端的銅排后，

將銅排的兩道彎角部位用綁線沿員周綁好固定，并做另一端的壓彎準備。按1/2節距，用壓彎扳手。
