高壓電機維修大修定轉子線圈怎樣做匝間檢測試驗?線圈每匝試驗電壓有效值是多少?

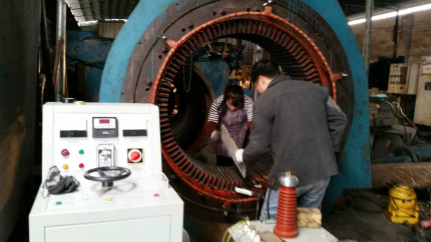

高壓電機維修大修好定轉子線圈裝配后,定、轉子線圈的匝間絕緣應能承受1.3UN試驗,歷時3min不擊穿為合格。三相繞線型電動機,在轉子靜止及繞組開路時試驗;籠型電動機,在空載時試驗。
高壓同步電動機的轉子磁極線圈匝間絕緣耐壓試驗,通入交流電壓,為每匝3V或每個勵磁線圈額定電壓的10倍(有效值)。試驗應在機械壓力下進行,電流不超過額定電流,持續時間1min。
如果具備匝間耐壓設備,高壓電機維修大修線圈匝間耐壓試驗值可按下表選擇;線圈每匝試驗電壓有效值見下表
電動機額定電壓/V |
額定容量/kW |
每匝試驗電壓有效值/V |
3000 |
1000以下 |
300 |
3000 |
1000及以上 |
550 |
6000 |
3000以下 |
700 |
6000 |
3000及以上 |
1000 |
10000 |
所以容量 |
1500 |
10000以上 |
所以容量 |
2000 |
1 |
匝間絕緣結構 |
每匝試驗電壓有效值 |
2 |
雙玻璃絲帶包扁線 |
300~400 |
3 |
雙玻璃漆包扁線(不在包絕緣) |
400~550 |
4 |
雙玻璃絲包扁線加0.14mm厚墊條 |
550~600 |
5 |
雙玻璃漆包扁線加0.14mm厚墊條 |
600~800 |
6 |
單薄膜繞包雙玻璃或單玻璃 |
1000~1500 |
7 |
雙薄膜繞包雙玻扁線或單玻扁線 |
1600~2100 |
