直流電機維修繞組展開圖的繪制工藝步驟是怎樣的？

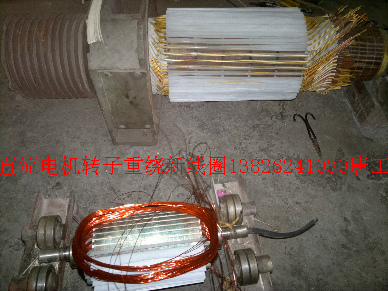

     答：直流電機維修師傅、在接到直流電機維修繞組時、通過對繞組展開圖的繪制，就有了相關的數據、有了繞組的維修依據。

     直流電機維修根據4極43槽85換向片直流電樞單波繞組，y=1—12，繪制繞組展開圖。其工藝步驟如下：

   （1）在演算紙上畫43條豎實線代表直流電機的43個槽內上層導體，在每豎線旁畫一等虛線代表同槽內下層導體，將最左邊換向片作為換向片1；在電樞下側等長范圍內畫一圖，圖給出單層交叉式，當單層鏈式、同心交叉式繞組的端面布線圖供練習參考。

   （2)直流電機維修對于雙層繞組每槽內改用并排雙圈，端部采用圓孤連接后，只有純電路連接的關系，而不代表實際的形狀。

   （3）直流電機維修繞線轉子繞組。小圓圈位于大圈的內側，非接線側依然采用圓孤連接，接線側用斜線連接，對于換位波繞組的換位槽將兩小圈連接在一起。

   （4）直流電機維修帶有換向器的電樞繞組，在大圈的內側畫一個同心圓并均分成與換向片相等的孤型，以代表換向片，這種畫法導線和換向片的相對位置可用一條點劃線確定，十分直觀，容易看懂。
