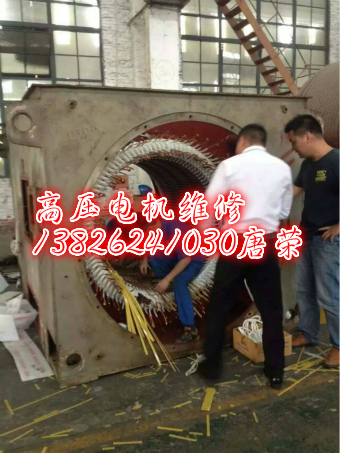

交流高壓電機維修定子繞組的絕緣結構

額度電壓在6kV及以上的電機稱為高壓電機。高壓電機維修使用的主絕緣材料是由基材、補強材料經膠粘劑粘合而成，基材一般采用耐電暈性能優良的云母材料，直至今天，云母帶作為高壓電機的主絕緣還無法被其他材料所取代；玻璃纖維織物是適合耐熱等級優良的補強材料；膠粘劑的作用是粘合云母、補強材料、絕緣紙及絕緣編織導線等并填充氣隙，熱固性環氧樹脂或其改性漆，其粘合性強，固化性好，在工作穩定下仍能保護絕緣的整體性，因而獲得了廣泛應用。

（1）高壓電機維修繞組用的對地絕緣：高壓電機維修繞組用的對地絕緣包括槽部絕緣和端部絕緣兩部分，且均是在高壓電機維修線圈嵌線前包扎和絕緣處理成型的。槽部絕緣是高壓電機維修定子繞組絕緣的關鍵部位，其厚度選擇應符合設計要求。不同的絕緣成型方式，其單邊厚度也不相同。

端部絕緣已采用多膠粉云母帶為宜，因為端部一般不進行熱壓處理，而采用熱收縮帶包扎。為使端部絕緣具有較好的抗電弧性、耐磨性、耐振性和熱收縮性，通常采用滌綸帶作為保護層。

端部絕緣與直線部分的答接處是絕緣的薄弱環節，應使搭接處遠離鐵心槽口，以增加爬電距離。對于復合絕緣結構，應將槽絕緣包至端部斜邊的1/3~1/2處，對于具有防暈結構的線圈，應把搭接處延伸至高阻帶的終點外邊。

為防止繞組發生爬電或飛弧，繞組與鐵心、機殼以及附近金屬零件之間應有一定的絕緣距離。繞組端部對地的最新絕緣距離應不小于規定。

（2）高壓電機維修繞組匝間絕緣：匝間絕緣是高壓電機維修繞組的關鍵部分，典型的結構有：

 對于6kV級高壓電機繞組維修，國外多采用F級聚酯亞胺雙玻璃絲導線。國內因該種導線質量尚未過關，普遍采用聚酯薄膜或聚酰亞胺薄膜繞包的雙玻璃絲包導線，前者用于B級繞組，后者用于F級繞組，對10kV級高壓電機維修的繞組，匝間絕緣一般采用雙玻璃絲上每匝繞兩層環氧粉云母帶，國外電機則直接采用雙玻璃絲云母帶繞包導線。

高壓電機維修常見的匝間排列方式有單股單排、雙股雙排、弓形排列、N形排列、U形排列等形式。
